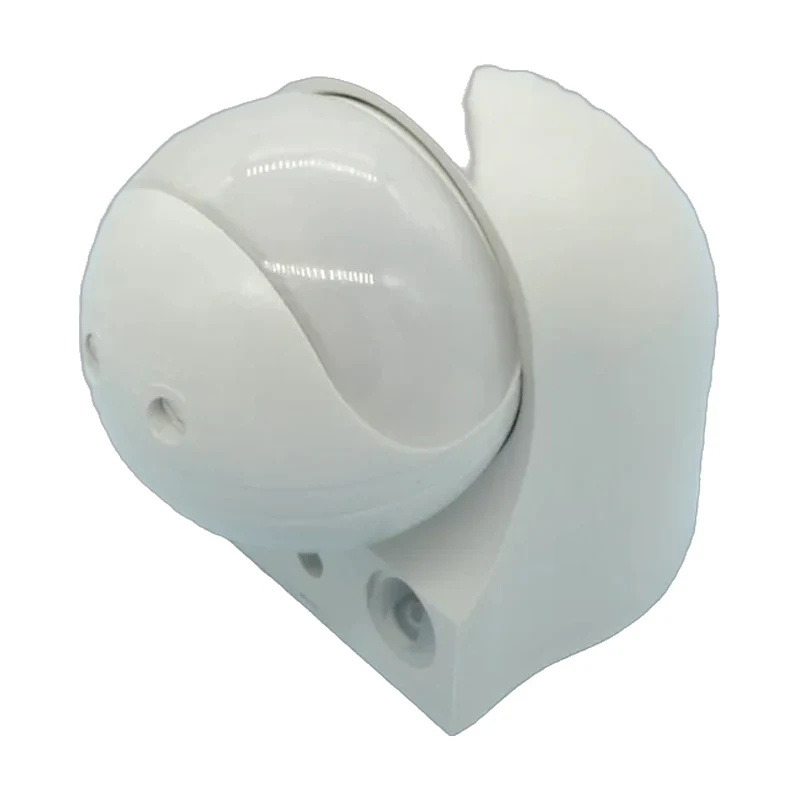

ДДС-03 — TDM Датчик движения настенный, 180°, 10 м, IP44, задержка 5–720 с, нагрузка до 1100 Вт

Применение:

• Автоматическое включение света у входных дверей и в тамбурах
• Коридоры, лестничные марши, подсобные и складские помещения
• Подсветка фасадных зон под навесом/козырьком (с учётом IP44)
• Санузлы и бытовые помещения (при соблюдении зон безопасности)
• Энергосбережение в офисных проходных и техзонах
• Локальные сценарии «умного света» без контроллера
• Управление наружными светильниками в защищённых местах
• Точечная автоматика для подъездов и парковок (в пределах IP)

Преимущества:

• Широкий сектор обзора 180° и дальность до 10 м для стенового размещения
• Регулируемая задержка отключения 5–720 с под конкретный сценарий
• Порог освещённости срабатывания ~от 5 лк (режим «только в темноте»)
• Коммутируемая нагрузка до 1100 Вт — запас для большинства ламп/светильников
• Класс защиты IP44 — устойчив к брызгам и пыли (под навесом)
• Простая инсталляция в разрыв цепи освещения, удобные клеммные выводы
• Снижение энергопотребления за счёт отключения при отсутствии движения
• Совместим с лампами накаливания/галогеном; для LED — ориентироваться на паспорта нагрузки

Технические характеристики^

Техническое описание:

ДДС-03 от TDM — настенный PIR-датчик, предназначенный для автоматизации включения освещения при появлении движения в зоне контроля. Конструкция с сектором 180° и дальностью до 10 м оптимальна для стенового монтажа: датчик «смотрит» в сторону прохода, фиксируя перемещения человека перпендикулярно оси оптики, что повышает чувствительность и снижает пропуски. Управление нагрузкой до 1100 Вт обеспечивает широкий запас для бытовых и большинства профессиональных светильников, а встроенная задержка отключения регулируется в диапазоне 5–720 с — это позволяет подобрать комфортный сценарий без частых циклов включения/выключения.

Функция контроля освещённости (порог около 5 лк и выше) предотвращает срабатывание днём: свет включается только при недостатке естественного освещения. Такое сочетание движения и люксов снижает энергопотребление, продлевает ресурс источников света и избавляет от необходимости ручного управления. Класс защиты IP44 допускает установку в зонах с брызгами и пылью, при условии размещения под навесом или в защищённом месте.

Монтаж датчика выполняется в разрыв цепи освещения согласно схеме из паспорта. Рекомендуется учитывать высоту установки, ориентацию сектора и возможные источники ложных срабатываний (сквозняки, нагреватели, движущиеся занавеси в инфракрасной зоне). При применении светодиодных драйверов и ЭПРА важно сверять паспортную коммутируемую мощность по активной/реактивной нагрузке и минимальной нагрузке для корректного отключения.

Для оптимальной работы датчика настраивают три ключевых параметра (если предусмотрены версией ДДС-03): порог LUX, время задержки и чувствительность. В помещениях с переменным естественным светом имеет смысл настроить порог близко к уровню сумерек, а в коридорах без окон — использовать режим «только по движению» с минимально достаточной задержкой. При наружной установке под навесом следует исключить прямую инсоляцию на линзу и ставить датчик так, чтобы пересечение зоны движения происходило поперёк.
